海灣GST- - QKP04， GST- -2 QKP04/2 氣體滅火控制器安裝使用說明書
(Ver.1.03 ，2013.04)
海灣安全技術有限公司
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
目 目 錄
1 概述 .............................................................................................................................................................. 1
2 功能 .............................................................................................................................................................. 1
3 特點 .............................................................................................................................................................. 2
4 技術指標 ...................................................................................................................................................... 2
5 結構特征及配置說明 ................................................................................................................................... 3
5.1 外觀及面板說明 .................................................................................................................................... 3
5.1.1 外觀 ................................................................................................................................................ 3
5.1.2 面板 ................................................................................................................................................ 3
5.1.3 指示燈及按鍵 ................................................................................................................................ 4
5.1.4 操作權限設置鎖 ............................................................................................................................ 5
5.1.5 檢修開關 ........................................................................................................................................ 5
5.2 外接端子說明 ........................................................................................................................................ 5
5.3 布線要求 ................................................................................................................................................ 6
5.4 接線說明 ................................................................................................................................................ 6
5.4.1 與火災報警控制器（聯動型）的連接 ......................................................................................... 6
5.4.2 與鋼瓶電磁閥的連接 .................................................................................................................... 7
5.4.3 典型系統接線圖 ............................................................................................................................ 7
5.4.4 具有主備兩個鋼瓶組切換使用的滅火系統接線圖 ..................................................................... 8
6 安裝與調試................................................................................................................................................... 9
6.1 開箱檢查 ................................................................................................................................................ 9
6.2 內部配置及連接狀況檢查 .................................................................................................................... 9
6.3 開機檢查 ................................................................................................................................................ 9
6.4 安裝方法 .............................................................................................................................................. 10
6.5 外部設備檢查 ...................................................................................................................................... 10
6.5.1 外接線狀態檢查 .......................................................................................................................... 10
6.5.2 設備編碼和檢查 .......................................................................................................................... 10
6.6 接線 ...................................................................................................................................................... 11
6.7 調試 ...................................................................................................................................................... 11
6.7.1 斷開電磁閥連線 .......................................................................................................................... 11
6.7.2 GST-QKP04 設置 .......................................................................................................................... 11
6.7.3 GST-QKP04 總線設備注冊和檢查 .............................................................................................. 11
6.7.4 向火災報警控制器（聯動型）注冊 ........................................................................................... 12
6.7.5 試驗 .............................................................................................................................................. 12
6.7.6 調試完畢系統恢復 ...................................................................................................................... 13
7 操作說明 .................................................................................................................................................... 14
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
7.1 一般管理人員的操作 .......................................................................................................................... 14
7.1.1 開機、關機和自檢 ...................................................................................................................... 14
7.1.2 鍵盤操作說明 .............................................................................................................................. 14
7.1.3 信息顯示及記錄 .......................................................................................................................... 15
7.1.4 消音 .............................................................................................................................................. 22
7.1.5 復位 .............................................................................................................................................. 23
7.1.6 氣體滅火的緊急啟動和停動 ...................................................................................................... 24
7.1.7 聲光警報器的啟動和停動 .......................................................................................................... 25
7.1.8 火災報警控制器的顯示和操作................................................................................................... 25
7.2 系統管理員的操作 .............................................................................................................................. 26
7.2.1 氣體滅火控制器上的設置 .......................................................................................................... 26
7.2.2 火災報警控制器（聯動型）上的設置 ....................................................................................... 33
7.2.3 設備注冊 ...................................................................................................................................... 38
7.2.4 啟動、停動試驗 .......................................................................................................................... 39
7.2.5 手動自動工作方式轉換試驗 ...................................................................................................... 40
7.2.6 檢修狀態測試 .............................................................................................................................. 40
7.3 檢修 ...................................................................................................................................................... 40
8 故障、異常信息處理和定期檢查 ............................................................................................................. 40
9 注意事項 .................................................................................................................................................... 41
10 產品附件................................................................................................................................................... 42
附錄一 整機內部接線示意圖 ....................................................................................................................... 43
附錄二 控制器的查詢菜單和設置菜單說明 ............................................................................................... 44
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
1
1 概述
GST-QKP04 氣體滅火控制器（簡稱為 GST-QKP04）是海灣公司為適應工程設計的需要而開
發的，具有氣體滅火控制功能，可實現 4 個防火區的氣體滅火控制；本產品為典型的氣體滅火控
制裝置，可配接緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊
等，有聯網功能，可與海灣公司的火災報警控制器（聯動型）配套使用，組成火災報警和氣體滅
火控制系統，可滿足大多數氣體滅火系統設計需要。
GST-QKP04 滿足 GB 16806-2006《消防聯動控制系統》中有關氣體滅火控制器的要求，為室
內使用設備。
GST-QKP04/2 氣體滅火控制器是 GST-QKP04 的分型產品，除最多控制 2 個防火區的氣體滅
火外，其它均與 GST-QKP04 相同，以下描述以 GST-QKP04 為例。
2 功能
2.1 GST-QKP04 能控制氣體滅火設備的啟動噴灑，其啟動方式有以下幾種：
? 通過火災報警控制器（聯動型）發出聯動啟動控制命令給 GST-QKP04 實現啟動氣體滅
火；
? 通過按下現場的緊急啟/停按鈕的緊急啟動按鈕來啟動氣體滅火；
? 通過按下 GST-QKP04 本身面板上的【啟動噴灑】鍵來啟動氣體滅火。
GST-QKP04 可實現四個防護區的氣體滅火控制，可同時啟動 2 區的氣體滅火設備；當一個
系統滅火防護區很多時，可用多個 GST-QKP04 聯網控制。
2.2 收到啟動控制信號后能發出聲光報警、啟動現場的聲光警報器、開始延時且指示延時時間、
并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能。
2.3 各區延時啟動的延時時間在 0～30 秒連續可調；
2.4 具有停動功能，在延時期間，通過以下方式可緊急停止延時和后續動作：
? 按下面板上的【延時中止】鍵，可實現緊急停動；
? 按下該控制區域內的現場緊急停動按鈕，可實現緊急停動；
? 還可通過火災報警控制器（聯動型）的命令進行停動控制（詳細內容請參見相應火災報
警控制器（聯動型）的安裝使用說明書）。
2.5 具有手自動轉換功能，各區可分別設置手動和自動工作方式。
在自動工作方式下，GST-QKP04 可接收火災報警控制器（聯動型）的啟動控制命令進行氣
體滅火，從而實現了火災報警系統的探測器自動聯動啟動氣體滅火的功能。
在手動工作方式下，GST-QKP04 不接收火災報警控制器（聯動型）的啟動控制命令，只能
通過【啟動噴灑】鍵和現場緊急啟動按鈕（含手自動轉換開關的緊急啟動按鈕）才能啟動氣體滅
火。
各區的手動和自動工作方式的設置可以通過現場的【手自動轉換開關】實現，也可在
GST-QKP04 上進行設置，各區的手自動狀態決定于最后一次設置操作，且各區的手自動工作方
式以設備上的工作方式指示燈的指示為準。
注意：手動工作方式只適于保護區有人時使用!
2.6 可向火災報警控制器（聯動型）等上傳啟動控制信號、延時信號、啟動噴灑信號、氣體噴
灑信號和故障信號等信息。
2.7 自身帶有備電，在主電缺失時可自動投入備電運行；能給備電充電并有備電保護功能。
2.8 可控制含有主、備兩個鋼瓶組的氣體滅火系統。
2.9 具有信息記錄、查詢功能，可保存最后的 999 條記錄。
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
2
3 特點
3.1 配置靈活、可靠性高
采用海灣成熟的總線技術實現與現場控制和報警設備的連接，緊急啟/停按鈕、氣體噴灑指
示燈、聲光警報器和手自動轉換開關等設備均可方便的連接到 GST-QKP04 上，布線簡單方便且
配置靈活。
鑒于氣體滅火系統的特殊性，采用可靠性設計方法，以故障導向安全為原則進行產品設計，
并經嚴格測試，使產品具有極高的可靠性。
3.2 功能強、控制方式靈活
GST-QKP04 為一個完全開放的系統，可與火災報警控制器（聯動型）聯網通信實現自動聯
動啟動氣體滅火；也可通過 GST-QKP04 本身的啟動按鈕或現場的緊急啟停按鈕（含手自動轉換
開關上的緊急啟停按鈕）等實現手動啟停氣體滅火。
每個 GST-QKP04 通過設置還可以實現第一區和第二區、第三區和第四區的關聯控制，即當
第一區啟動一定時間內沒有反饋信號時還可以自動啟動關聯區的氣體設備實現雙區備份。
3.3 窗口化、漢字菜單式顯示界面
采用窗口化菜單式命令，增加了每屏中所包含的信息量，當有多種類型的信息存在時，通過
【查詢】鍵和箭頭鍵操作可以方便的看到各種全面細致的顯示信息，漢字菜單做到明白易懂方便
直觀，通過簡單的操作（選擇數字或移動光條）就可實現系統提供的多種功能。
3.4 模塊式開關電源
供電電源為低壓開關電源，對主、備電均作穩壓處理，保證低壓時系統仍能正常工作。充電
部分采用開關恒流定壓充電，保證交流輸入 176V 對電池的可靠快速充電。
具有備電保護功能，備電供電時，如備電電壓低于 20V 系統將自動切斷備電。
4 技術指標
4.1 工作電壓：交流 AC220V 50/60Hz ，允許電壓變化范圍 AC176V～AC264V；
4.2 功耗：監視狀態功耗≤80W；最大功耗≤380W；
4.3 備用電源：2 個 DC12V/7Ah 密封鉛電池；
4.4 氣體噴灑輸出：各區 DC24V/3A，脈沖方式/持續方式，可調；
4.5 液晶屏規格﹕128×64 點，可同屏顯示 32 個漢字信息；
4.6 容量
GST-QKP04 可帶 4 個區的氣體滅火設備，實現對 4 個防護區的保護；GST-QKP04/2 可帶 2
個區的氣體滅火設備，實現對 2 個防護區的保護。其中每個區所帶設備及數量如下：
? 電磁閥：1 個，額定電壓 DC24V，最大電流 3A；
? 壓力開關：1 個，常開觸點，動作時閉合；
? 聲光警報器：1～10 個，編碼地址范圍 1～10；
? 氣體噴灑指示燈：1～6 個，編碼地址范圍 11～20；
? 緊急啟/停按鈕和手自動轉換開關：共 1～10 個，編碼地址范圍 21～30；
? 輸出模塊：1～6 個，編碼地址范圍 31～40。
GST-QKP04 最多可同時啟動 2 個區的氣體滅火設備釋放滅火劑進行滅火 。
4.7 線制
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
3
線制 距離 負載或連接設備
各區通信總線 24V ＜0.5km 32 只總線設備
各區電源線 DC24V ＜0.5km 每區小于 0.65A
CAN 總線 ＜3.0km 火災報警控制器（聯動型）
4.8 使用環境
? 工作溫度：0℃~40℃
? 相對濕度≤95%，不凝露
4.9 外形尺寸：寬 420mm×厚 200mm×高 590mm
4.10 外殼防護等級：IP30
4.11 重量：16.7kg
5 結構特征及配置說明
典型配置包括：控制板、輸入輸出板、電源模塊、聯網板、電池和液晶等。
5.1 外觀及面板說明
5.1.1 外觀

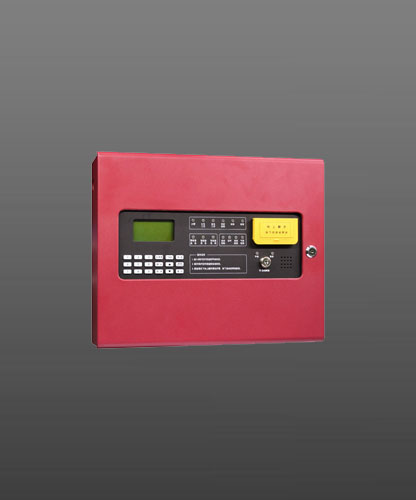

如圖 5-1所示，左邊為 GST-QKP04，右邊為 GST-QKP04/2。
啟噴
動灑
延中
時止
聲啟
光停
啟噴
動灑
延中
時止
聲啟
光停
自 檢 消 音 復 位
查 詢 菜 單
確 認 取 消
3 2 1
4 5 6
7 8 9
0 *
自狀
動態
啟控
動制
聲啟
光動
故
障
運
行
噴
灑
啟噴
動灑
延
時
I
0 II
運
行
故
障
聲啟
光動
啟控
動制
延
時
啟噴
動灑
噴
灑
自狀
動態
自狀
動態
噴
灑
啟噴
動灑
延
時
啟控
動制
聲啟
光動
故
障
運
行
檢
修
主
電
故
障
啟
動
備
電
自狀
動態
噴
灑
啟噴
動灑
延
時
啟控
動制
聲啟
光動
故
障
運
行
聲啟
光停
延中
時止
啟噴
動灑
自狀
動態
噴
灑
啟噴
動灑
延
時
啟控
動制
聲啟
光動
故
障
運
行
聲啟
光停
延中
時止
啟噴
動灑
啟 噴
動 灑
延 中
時 止
聲 啟
光 停
啟 噴
動 灑
延 中
時 止
聲 啟
光 停
自 檢 消 音 復 位
查 詢 菜 單
確 認 取 消
3 2 1
45 6
78 9
0 *
自 狀
動 態
啟 控
動 制
聲 啟
光 動
故
障
運
行
噴
灑
啟 噴
動 灑
延
時
I
0II
運
行
故
障
聲啟
光動
啟控
動制
延
時
啟噴
動灑
噴
灑
自狀
動態
自狀
動態
噴
灑
啟噴
動灑
延
時
啟控
動制
聲啟
光動
故
障
運
行
檢
修
主
電
故
障
啟
動
備
電
圖5-1
5.1.2 面板
面板上設有狀態指示燈、按鍵按鈕、操作權限設置鎖等，以 GST-QKP04 為例，如圖 5-2所
示。
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
4
4區按鈕及指示燈
3區按鈕及指示燈
2區按鈕及指示燈
1區按鈕及指示燈
操作權限設置鎖
啟噴
動灑
延中
時止
聲啟
光停
啟噴
動灑
延中
時止
聲啟
光停
自 檢 消 音 復 位
查 詢 菜 單
確 認 取 消
3 2 1
4 5 6
7 8 9
0 *
自狀
動態
啟控
動制
聲啟
光動
故
障
運
行
噴
灑
啟噴
動灑
延
時
I
0 II
運
行
故
障
聲啟
光動
啟控
動制
延
時
啟噴
動灑
噴
灑
自狀
動態
自狀
動態
噴
灑
啟噴
動灑
延
時
啟控
動制
聲啟
光動
故
障
運
行
檢
修
主
電
故
障
備
電
自狀
動態
噴
灑
啟噴
動灑
延
時
啟控
動制
聲啟
光動
故
障
運
行
聲啟
光停
延中
時止
啟噴
動灑
自狀
動態
噴
灑
啟噴
動灑
延
時
啟控
動制
聲啟
光動
故
障
運
行
聲啟
光停
延中
時止
啟噴
動灑
啟
動
圖5-2
5.1.3 指示燈 及按鍵
5.1.3.1 總指示燈說明
? 主電：綠色，GST-QKP04 由 AC220V、50Hz/60Hz 電源供電時點亮。
? 備電：綠色，GST-QKP04 由內部蓄電池供電時點亮。
? 啟動：紅色，當 GST-QKP04 啟動氣體滅火命令時點亮，復位后熄滅。
? 故障：黃色，有故障時此燈點亮，故障消除后此燈熄滅。
? 檢修：黃色，設備處于檢修狀態時點亮。
5.1.3.2 各區指示燈說明
? 運行：綠色，本區正常運行時點亮。
? 故障：黃色，本區總線設備故障或與電磁閥、壓力開關的接線故障時此燈點亮，故障消
除后此燈熄滅。
? 自動狀態：紅色，本區處于手動狀態時熄滅，處于自動狀態時點亮。
? 聲光啟動：紅色，本區現場聲光警報器啟動時點亮。
? 啟動控制：紅色，本區現場聲光、輸出模塊啟動時點亮。
? 延時：紅色，本區處于氣體滅火延時階段時點亮，延時結束后熄滅。
? 啟動噴灑：紅色，本區開始輸出啟動噴灑信號時點亮，復位熄滅。
? 噴灑：紅色，本區壓力開關動作（觸點閉合）后點亮，復位熄滅。
5.1.3.3 按鍵說明
? 自檢：正常狀態按下此鍵則對液晶、指示燈和蜂鳴器等進行自檢，操作權限受設置鎖控
制。
? 消音：有蜂鳴器報警時按此鍵可消音，新故障或新啟動動作發生后退出消音狀態。
? 復位：按下此鍵 GST-QKP04 復位，操作權限受密碼或設置鎖控制。
? 菜單：通過此鍵及選擇菜單中相應選項、執行相應功能，可完成系統或某區信息的參數
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
5
設置、模式設置、調試等。操作權限受密碼或設置鎖控制。
? 查詢：通過此鍵及選擇菜單中相應選項、執行相應功能，可完成系統或某區信息記錄的
查詢。操作權限不受密碼或設置鎖控制。
? 確認：屬配合鍵，通過此鍵表示對選項或輸入?yún)?shù)的認可。
? 取消：屬配合鍵，通過此鍵表示結束當前界面，返回上一級菜單。
? 箭頭（上下左右）：屬配合鍵，通過此 4 鍵進行選項操作。
? 數字鍵（0～9、*、∪）：輸入?yún)?shù)或選項時使用。
? 各區的【啟動噴灑】鍵：第一次按下時 GST-QKP04 開始延時啟動氣體滅火（等效于現
場的緊急啟動），延時階段再次按下并確認操作后時 GST-QKP04 中止延時且立即啟動氣體滅
火；操作權限受設置鎖控制，須將鎖置到【Ⅱ】位時操作才有效。
? 各區的【延時中止】鍵：在本區延時啟動過程中按此鍵可中止延時過程，同時停止聲光
警報器和啟動控制輸出；操作權限受設置鎖控制。
? 各區的【聲光啟停】鍵：控制本區的聲光警報器的啟動和停動，一次按下啟動，再次按
下停動；此鍵同時也控制啟動控制的輸出；操作權限受設置鎖控制。
5.1.4 操作權限設置鎖
? O：一級操作權限，只能查詢信息；
? Ⅰ：二級操作允許，面板上除各區【啟動噴灑】外的所有按鍵均可操作；
? Ⅱ：二級操作允許，面板上所有按鍵均可操作。
5.1.5 檢修開關
檢修開關位置如圖 5-3所示。
此開關在進行系統檢修時使用，當開關切到“檢修”位時斷開各區的電磁閥輸出的總電源，
GST-QKP04 處于檢修狀態、檢修燈點亮；正常運行時應將開關切到“正?！蔽?、檢修燈熄滅。
GST-QKP04 內部結構如圖 5-3所示，內部連線見“附錄一 整機內部接線示意圖”。
控制板 液晶屏
蜂鳴器 通訊板
輸入輸出板
蓄電池
電源模塊
通訊接線端子
3區接線端子
4區接線端子 2區接線端子
1區接線端子
檢修開關
主電開關
備電開關
信息存儲芯片
液晶顯示對比度
調節電位器
主程序芯片
(D1)
(D5)
圖5-3
5.2 外接端子說明
GST-QKP04 外接端子如圖 5-4所示。
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
6
PG N L
YK1 YK2 DC+ DC- Z1 Z2 +24V GND
ZONE1
（1區）
ZONE2
（2區）
GND +24V Z2 Z1 DC- DC+ YK2
YK1
YK1 YK2 DC+ DC- Z1
Z2 +24VGND
ZONE4
（4區）
ZONE3
（3區）
GND +24V Z2 Z1 DC- DC+ YK2 YK1
BL2
AH2
BL1
AH1
圖5-4
其中：
? L、N、PG：交流 220V 接線端子。
? AH1、BL1/AH2、BL2：連接火災報警控制器（聯動型）的通訊總線端子。
? Z1、Z2：各區的總線輸出端子，連接緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、
輸出模塊、手自動轉換開關等總線設備。
? ＋24V、GND:各區的輔助電源輸出端子，為現場的系統設備如聲光警報器、氣體噴灑指
示燈和輸出模塊供電。
? DC+、DC-：各區滅火氣體啟動電磁閥的驅動信號輸出端子，平時該端子間輸出電壓小
于 DC0.7V，啟動時輸出 DC24V 電壓且最大 3A 的信號。終端匹配電阻為 4.7kΩ /0.25W。
? YK1、YK2：各區氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電
阻為 4.7kΩ /0.25W。
5.3 布線要求
? 各區通信總線(Z1，Z2)和電源輸出(+24V，GND)連接線應選用截面積≥1.0mm 2 的雙絞線，
最長不超過 500m，導線電阻應小于 5Ω 。
? 各區驅動鋼瓶輸出端（DC+，DC-）連接線應選用截面積≥1.5 mm 2 RV 線。如果電纜長
度大于 50m，則選用截面積≥2.5mm 2 RV 線。應計算線損壓降、保證電磁閥的最低工作電壓。 。
? 各區噴灑反饋信號輸入端（YK1，YK2）連接線應選用截面積≥1.0mm 2 RV 線。
? 外接通訊連線應選用截面積≥1.0mm 2 雙絞線，配置 CAN 通訊卡時最大線長不超過
3000m。
? 交流電源線應采用耐壓 750V 以上的三芯絕緣線。
? 機殼接地線宜用截面積≥4mm 2 的銅導線，接地電阻應小于 4Ω 。
5.4 接線說明
5.4.1 與 與 火災報警控制器 （聯動型）的連接
可通過本地網卡與火災報警控制器（聯動型）聯網，本地網卡結構示意圖如圖 5-5所示，組
成 GST 控制網絡時本地網卡的通訊線端子均接入通訊網絡總線。
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
7
CAN網卡
XS1
XT1
1
2
CAN-L CAN-H
①：20P 數據線，接 GST-QKP01/P 控制器主板。
②：CAN 網絡通訊線（CAN_L、CAN_H）。
圖5-5
5.4.2 與鋼瓶電磁閥的連接
GST-QKP04 各區驅動鋼瓶電磁閥有源輸出的布線方式如圖 5-6 所示。附加元件應置于線路
的末端、接近于鋼瓶電磁閥處。
DC-
DC+
控制器
DC24V ≥12Ω ，
鋼瓶
附加元件
1N5408
4.7k 0.25W
圖5-6
系統其它設備的接法參見系統接線圖（圖 5-7、圖 5-8）。
5.4.3 典型系統接線圖
GST-QKP04 典型接線圖如圖 5-7所示。
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
8
GST-HX-M8502 GST-LD-8317 GST-LD-8318 GST-LD-8316 GST-LD-8301
四區電源線
四區總線
風機、空調、
防火排煙閥等
火災聲光警報器 氣體噴灑指示燈 緊急啟/停按鈕 手自動轉換開關 輸入/輸出模塊
GST-HX-M8502 GST-LD-8317 GST-LD-8318 GST-LD-8316 GST-LD-8301
三區電源線
三區總線
風機、空調、
防火排煙閥等
火災聲光警報器 氣體噴灑指示燈 緊急啟/停按鈕 手自動轉換開關 輸入/輸出模塊
GST-HX-M8502 GST-LD-8317 GST-LD-8318 GST-LD-8316 GST-LD-8301
二區電源線
二區總線
風機、空調、
防火排煙閥等
火災聲光警報器 氣體噴灑指示燈 緊急啟/停按鈕 手自動轉換開關 輸入/輸出模塊
CAN-H CAN-L
輸入/輸出模塊 手自動轉換開關 緊急啟/停按鈕 氣體噴灑指示燈 火災聲光警報器
風機、空調、
防火排煙閥等
一區總線
一區電源線
GST-LD-8301 GST-LD-8316 GST-LD-8318 GST-LD-8317 GST-HX-M8502
電源
GST-QKP04
4.7k
1N5408
DC24V，≥12Ω
氣體滅火設備
鋼瓶
壓力開關
附加元件
4.7k
4.7k
附加元件
壓力開關
鋼瓶
氣體滅火設備
DC24V，≥12Ω
1N5408
4.7k
4.7k
附加元件
壓力開關
鋼瓶
氣體滅火設備
DC24V，≥12Ω
1N5408
4.7k
4.7k
附加元件
壓力開關
鋼瓶
氣體滅火設備
DC24V，≥12Ω
1N5408
4.7k
火災報警控制器
（聯動型）
電源
L
N
一區
+24V
GND
Z1
Z2
DC+
DC-
YK1
YK2
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
二區
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
三區
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
四區
氣體滅火控制器
CAN-H CAN-L
CAN
PG
電源
圖5-7
5.4.4 具有主備兩個鋼瓶組切換使用的滅火系統接線圖
具有主備兩個鋼瓶組切換使用的 GST-QKP04 系統接線圖如圖 5-8所示。通過設置 1 區和 2
區關聯、3 區和 4 區關聯可以實現兩鋼瓶組的關聯使用――當啟動主鋼瓶組后沒有檢測到壓力開
關的回答信號時 GST-QKP04 會自動啟動備用鋼瓶組。
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
9
GST-HX-M8502 GST-LD-8317 GST-LD-8318 GST-LD-8316 GST-LD-8301
三區電源線
三區總線
風機、空調、
防火排煙閥等
火災聲光警報器 氣體噴灑指示燈 緊急啟/停按鈕 手自動轉換開關 輸入/輸出模塊
CAN-H CAN-L
輸入/輸出模塊 手自動轉換開關 緊急啟/停按鈕 氣體噴灑指示燈 火災聲光警報器
風機、空調、
防火排煙閥等
一區總線
一區電源線
GST-LD-8301 GST-LD-8316 GST-LD-8318 GST-LD-8317 GST-HX-M8502
CAN
GST-QKP04
4.7k
1N5408
DC24V，≥12Ω
氣體滅火設備
鋼瓶
壓力開關
附加元件
4.7k
4.7k
附加元件
壓力開關
鋼瓶
氣體滅火設備
DC24V，≥12Ω
1N5408
4.7k
4.7k
附加元件
壓力開關
鋼瓶
氣體滅火設備
DC24V，≥12Ω
1N5408
4.7k
4.7k
附加元件
壓力開關
鋼瓶
氣體滅火設備
DC24V，≥12Ω
1N5408
4.7k
火災報警控制器
（聯動型）
電源
L
N
一區
+24V
GND
Z1
Z2
DC+
DC-
YK1
YK2
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
二區
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
三區
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
四區
氣體滅火控制器
CAN-H CAN-L
電源
PG
電源
圖5-8
6 安裝與調試
6.1 開箱檢查
檢查裝箱單的內容是否與訂貨配置相符。打開包裝箱后，根據裝箱單的內容對箱內的貨物逐
一檢查，主要檢查內容包括：安裝使用說明書、保險管、箱門鑰匙和權限設置鎖鑰匙等，核對無
誤后再對外觀進行必要的檢查。檢查中如發現有不符合要求的情況請與供應商聯系。
6.2 內部配置及連接狀況檢查
參照本說明書第 5 章的介紹對內部配置進行檢查，若發現連接線有脫落、與說明書介紹不符
合或標識不清等情況，請與供應商或海灣公司技術服務部聯系。
6.3 開機檢查
GST-QKP04 進入現場后，應接通電源進行開機檢查。檢查內容包括：
? 觀察液晶顯示是否正常、指示燈是否全部能點亮，蜂鳴器是否發出洪亮的警報聲音；也
可用【自檢】鍵檢查；
? 開機后，觀察有無電源故障，操作按鍵時是否有嘀嘀聲等；
? 電源輸出和總線輸出電壓是否正常、是否能實現正確注冊所帶現場設備等。
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
10
如在某一步發現異常，可參照后面的故障處理說明部分適當處理，如問題繼續不能徹底解決，
應通知相關部門。
6.4 安裝方法
采用壁掛式安裝，安裝尺寸如圖 6-1 所示。用 3 個 M6 的膨脹螺栓將控制器固定在牢固的墻
壁上，膨脹螺栓的水平間距為 340mm，高度相距 472mm。
340
43
7
472
12
圖6-1
6.5 外部設備檢查
6.5.1 外接線狀態檢查
檢查與控制器相連的各區總線狀況，測量總線與地、總線與 DC24V 電源線、DC24V 電源線
與地之間的絕緣電阻，總線回路的負載狀況。其中，絕緣電阻應大于 20MΩ ，各區總線回路負
載應大于 1kΩ 。
6.5.2 設備 編碼和 檢查
在設備安裝時，應按表 1 所列范圍對設備進行編碼，如果不在指定范圍，開機后 GST-QKP04
將自動進行調整或報故障。
檢查回路設備狀況，即設備數量、編碼及工作狀態是否符合設計要求，排除存在的故障，做
好系統連接的準備。
注：對于 GST-LD-8301 模塊，如果控制防火閥，可定義為“防火閥”類型，定義數字 22；
如果控制空調，可定義為“空調機組”類型，定義數字 32；如果控制照明配電，可定義為“照
明配電”類型，定義數字 34.
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
11
表 1
設備名稱、型號 設備所占編碼點范圍
聲光警報器 GST-HX-M8502、GST-HX-100B
1～10
配接非編碼聲光的模塊
GST-LD-8301
GST-LD-8333
氣體噴灑指示燈 GST-LD-8317 11～20
緊急啟/停按鈕 GST-LD-8318
21～30
手自動轉換開關 GST-LD-8316
輸入/輸出模塊 GST-LD-8301 31～40
6.6 接線
主機及外部設備檢查完畢后，如各項測試均符合要求，請參照第 5 章的有關說明將外部設備
與控制器進行正確的連接。每一步連接后都應再次進行測試并將結果填寫到調試表格中，以供調
試和各種后續操作使用。
注意：
出廠時，GST-QKP04 每一區的電磁閥和壓力開關外接端子均并有負載電阻，在安裝接線時，
需將負載電阻取下，按系統圖接好負載和匹配電路。
6.7 調試
警告：由于氣體滅火的特殊性，調試時一定先斷開各區與電磁閥的連線，以免因操作
不當或線路問題產生誤噴而造成不可挽回的人員傷亡和財產損失！
接線完成后，經過仔細檢查無誤便可以進行開機調試了，調試時可以參照后面的操作說明進
行以下操作步驟：
6.7.1 斷開電磁閥連線
斷開電磁閥與系統的連線，用 4.7kΩ /0.25W 電阻接到電磁閥驅動信號輸出端。
6.7.2 GST-QKP04 設置
開機后，操作【菜單】鍵可進行用戶設置和系統設置，通過選擇和輸入相關參數最終完成對
GST-QKP04 各區有關工作狀態和工作參數等的設置，包括 GST-QKP04 的聯網地址、時鐘、各區
編碼、各區手動或自動工作狀態、各區啟動延時時間和輸出脈寬等內容。
6.7.3 GST-QKP04 總線設備注冊和檢查
啟動注冊過程，分別對各區設備進行注冊，查看總線設備的注冊情況是否和調試表格中登記
的情況一致，如發生大面積丟失，應首先檢查電源和總線是否故障，然后對個別設備檢查，之后
重新注冊檢查。
注冊后應通過查詢功能檢查各區的外圍設備的數量、設備類型以及編碼點等是否正確，如需
要可以通過 GST-QKP04 或編碼器修改設備編碼，參見表 1。
注意：GST-QKP04 對某一回路的重碼設備或編碼超范圍的設備自動改碼，故注冊后應
核對記錄。
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
12
6.7.4 向 向 火災報警控制器 （聯動型） 注冊
先在火災報警控制器（聯動型）上進行聯網設置和設備定義，然后啟動火災報警控制器（聯
動型）注冊過程，查看火災報警控制器（聯動型）是否正確注冊到相連的 GST-QKP04 設備，如
有問題，重點檢查通訊線。
6.7.5 試驗
6.7.5.1 手動啟停 聲光警報器試驗
將 GST-QKP04 面板上的設置鎖設置到【Ⅰ】位，按下【聲光啟停】鍵：
? 當區域訊響器處于啟動狀態時，此時區域訊響器停動，GST-QKP04 面板上對應該區域的
“聲光啟動”指示燈熄滅。
? 當區域訊響器處于停動狀態時，此時區域訊響器啟動，GST-QKP04 面板上對應該區域的
“啟動控制”、“聲光啟動”指示燈點亮。
6.7.5.2 火災報警控制器 （聯動型） 聯動啟停 試驗
以 GST-QKP04 和 GST5000 聯網為例對 GST5000 聯動啟停 GST-QKP04 的 1 區氣體噴灑進行簡單
說明：
6.7.5.2.1 啟動方式
? 將 GST-QKP04 的 1 區的工作狀態設置為“自動”狀態，此時 GST-QKP04 面板上 1 區的
“自動狀態”指示燈點亮；
? 按下 GST5000 面板上的【啟動】鍵，GST5000 液晶界面出現啟動參數輸入界面，根據
提示文字輸入 GST-QKP04 的 1 區的區編碼號及類型號“37”，按下【確認】鍵，根據 GST5000
液晶提示信息，連續按下 GST5000【確認】鍵直至液晶界面自動返回到啟動參數輸入界面；
? GST-QKP04 面板上總“啟動”指示燈、1 區的“聲光啟動”、“啟動控制”、“延時”指示
燈點亮，蜂鳴器發出報警聲，液晶提示啟動控制、延時信息，GST-QKP04 啟動 1 區的區域訊
響器和輸出模塊。
6.7.5.2.2 停動方式
? 按下 GST5000 面板上的【停動】鍵，GST5000 液晶界面出現停動參數輸入界面，根據
提示文字輸入 GST-QKP04 的 1 區的區編碼號及類型號“37”，按下【確認】鍵；
? GST-QKP04 面板上 1 區的“聲光啟動”、“啟動控制”、“延時”指示燈熄滅，停止報警聲，
液晶返回到系統正常提示信息，GST-QKP04 停止 1 區訊響器和輸出模塊的輸出。
6.7.5.3 手動延時啟動試驗
可通過現場的緊急啟動按鈕及 GST-QKP04 上的【啟動噴灑】按鍵來實現對氣體滅火設備的
延時啟動控制。
? 當按下保護區現場的緊急啟動按鈕或 GST-QKP04 上的【啟動噴灑】按鍵直至液晶屏上
出現“按確認鍵延時啟動”提示后按下【確認】鍵，GST-QKP04 開始延時啟動階段，倒計時
顯示延時時間，延時結束后將輸出啟動電磁閥的信號， 萬用表測量應有 24VDC 信號，輸出
時間等于設定的脈沖時間。
? 在延時過程中聲光警報器將動作，延時中止后停止報警。
注：GST-QKP04 的延時啟動時間可通過菜單設定，根據現場情況在 0～30 秒間任意設定。
6.7.5.4 立即啟動噴灑試驗
設置鎖置于【Ⅱ】位時，按下 GST-QKP04 上的【啟動噴灑】按鍵直到液晶屏上出現“按確
認鍵延時啟動”提示后按下【確認】鍵開始延時后馬上再次按下【啟動噴灑】按鍵直到液晶屏上
出現“按確認鍵立即啟動”提示并按下【確認】鍵后，GST-QKP04 應立即開始啟動噴灑輸出，
即輸出啟動電磁閥的信號，萬用表測量應有 24VDC 信號，輸出時間等于設定的脈沖時間。
6.7.5.5 停動控制試驗
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
13
在延時期間可通過現場緊急停動按鈕或用 GST-QKP04 面板上的【延時中止】鍵進行停動操
作，即停止延時、延時燈熄滅，停止聲光警報器和啟動控制的輸出，系統恢復延時前的狀態。停
動操作有以下幾種方式：
? 在延時期間，按下 GST-QKP04 上的【延時中止】按鍵，便可實現緊急停動；
? 在延時期間，按下該控制區域內的現場緊急停動按鈕，可實現緊急停動。
注意：停動操作必須在【啟動噴灑】之前的延時階段才有效，延時之前和開始【啟動
噴灑】后的停動控制操作均無效??！
6.7.5.6 模擬壓力開關反饋試驗
短接區域現場壓力開關的反饋觸點并保持 10 秒左右，GST-QKP04 面板該區域的“氣體噴灑”
指示燈點亮，蜂鳴器發出報警音，液晶提示反饋信息，GST-QKP04 啟動對應該區域的氣體噴灑
指示燈。
6.7.5.7 手自動控制轉換功能試驗
GST-QKP04 各區的手自動工作方式的設置可通過現場的手自動轉換開關實現，也可在
GST-QKP04 上進行設置。
6.7.5.7.1 通過現場的手自動轉換開關實現手自動工作方式設置
? 將現場手自動轉換開關手自動轉換鎖轉到“手動”檔位并保持一段時間，現場該區域的
手自動轉換開關上“手動”指示燈點亮，“自動”指示燈熄滅，GST-QKP04 面板對應該區域
的“自動”指示燈熄滅。
? 將現場手自動轉換開關手自動轉換鎖轉到“自動”檔位并保持一段時間，現場該區域的
手自動轉換開關上“自動”指示燈點亮，“手動”指示燈熄滅，GST-QKP04 面板對應該區域
的“自動”指示燈點亮。
6.7.5.7.2 通過 GST-QKP04 設置 菜單實現手自動工作方式設置
? 按照“7.2.1.3 設置各區手動或自動工作狀態”將區域狀態設置為“手動”，GST-QKP04
面板對應該區域的“自動”指示燈熄滅，現場該區域的手自動轉換開關上“手動”指示燈點
亮，“自動”指示燈熄滅。
? 按照“7.2.1.3 設置各區手動或自動工作狀態”將區域狀態設置為“自動”，GST-QKP04
面板對應該區域的“自動”指示燈點亮，現場該區域的手自動轉換開關上“自動”指示燈點
亮，“手動”指示燈熄滅。
6.7.5.8 故障試驗
? 與電磁閥相連接的線路發生斷路、短路時，GST-QKP04 報故障，總“故障”指示燈及本
區“故障”指示燈均應點亮。
? 與壓力開關相連接的線路發生斷路時，GST-QKP04 報故障，總“故障”指示燈及本區“故
障”指示燈均應點亮。
? 總線設備從總線上被摘除時，GST-QKP04 報故障，總“故障”指示燈及本區“故障”指
示燈均應點亮。
? 主電缺失或電池線斷開時，GST-QKP04 報故障，“故障”指示燈點亮。
上述故障發生后，GST-QKP04 顯示并記錄相應故障信息，上報火災報警控制器（聯動型）；
將故障排除后，相應指示燈熄滅，GST-QKP04 回到正常監視狀態。
6.7.6 調試完畢系統恢復
先用萬用表檢測、確認無電壓后方可接入電磁閥和恢復系統的連線，填寫記錄。
警告：
氣體鋼瓶電磁閥接入 24V 電源即會啟動，造成氣體噴灑，因此調試過程中一定不要接電磁
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
14
閥，待系統完全調試正常后再連接。
提醒操作者務必注意，氣體滅火設備是一旦收到啟動電平信號就會瞬時完成噴灑滅火工作的
被控設備。對 GST-QKP04 的誤操作一方面會導致重大的、不可挽回的損失，甚至是人員傷亡；
另一方面也會在一定時期造成重要場所消防能力的削弱。啟動這些設備應慎之又慎！
進行氣體滅火設備的啟動除了具備啟動一般設備的條件外還應符合以下條件：
? 進行氣體滅火設備啟動的人員必須是經過氣體滅火知識培訓合格的人員；
? 確認火情確實需要啟動氣體滅火設備；
? 確認氣體滅火設備噴灑的保護區域內人員疏散已經完成。
氣體滅火設備啟動后，現場的壓力開關將反饋設備動作信號，氣體噴灑指示燈點亮，同時
GST-QKP04 向火災報警控制器（聯動型）報反饋信息。
在開機前必須檢查線路有無問題，如短路、開路、錯接等。
調試完成后接入電磁閥線圈時必須先用萬用表檢測、確認無電壓后方可接入，嚴禁違規操作！
7 操作說明
7.1 一般管理人員的操作
7.1.1 開機、 關機 和自檢
當調試工作完成后，用戶就可以按以下順序進行開機操作：
? 置檢修開關于“檢修”位；
? 打開主電開關；
? 打開備電開關；
完成以上操作后，GST-QKP04 上電進入自動檢查狀態：指示燈逐行點亮，液晶逐行顯示，
蜂鳴器發出報警音，自檢完畢后，GST-QKP04 面板“主電”、“檢修”指示燈點亮，各區“運行”
指示燈點亮，工作狀態指示燈“自動”點亮或熄滅，液晶提示圖 7-1所示界面。
? 置檢修開關于“正?！蔽?。
完成上述操作后，面板“檢修”指示燈熄滅，開機過程結束，GST-QKP04 進入正常監視狀
態。
圖7-1
關機過程按照與開機時相反的順序關掉各開關即可。要注意備電開關一定要關閉，否則長時
間放電會導致電池過度放電而損壞。
7.1.2 鍵盤 操作說明
7.1.2.1 鍵盤的命令功能和字符功能
鍵盤分命令功能鍵和字符功能鍵：【自檢】、【消音】、【復位】、【菜單】、【查詢】、【確認】、【取
消】、【 ? 】、【 ? 】、【 ? 】、【 ? 】、各區【啟動噴灑】、【延時終止】、【聲光啟?！繛槊罟δ苕I；
數字 1-9、【 * 】、【∪】為字符功能鍵。
7.1.2.2 數據輸入的一般方法
在開始輸入字符時，屏幕上會反白提示數據輸入?yún)^(qū)域，按【?】或【?】鍵，系統將默認反
白提示數據為輸入數據。按下字符鍵，提示區原來顯示的所有字符消失，顯示的為剛剛鍵入的字
符，并在下一輸入位置顯示提示光標（提示光標總指向新的字符輸入位置，到輸入?yún)^(qū)尾后自動指
系統工作正常
12月04日16:52
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
15
向輸入?yún)^(qū)首位）。按【?】、【?】鍵，將光標移至輸入?yún)^(qū)的任何一個字符位置，可對該字符進行
修改。
編輯完一個數據輸入?yún)^(qū)后，按【?】或【?】鍵，系統將反白提示下一個數據輸入?yún)^(qū)。當位
于最后一個數據輸入?yún)^(qū)時，按【?】、【?】鍵將返回到第一個數據輸入?yún)^(qū)。不論光標位置在何處，
按下【確認】鍵，都將所有屏幕上顯示的字符存儲。
在進行數據輸入時，如果停止鍵盤輸入，3 分鐘后系統將自動退出當前的數據輸入狀態，并
且不存儲當前的輸入。
7.1.2.3 信息查看操作的方法
7.1.2.3.1 定義
事件信息：將故障、動作、延時、啟動噴灑、反饋等信息統稱為事件信息。
焦點屏幕：查看事件信息時，事件信息類型為反白狀態的信息屏幕被稱為焦點屏幕。
焦點信息：焦點屏幕的當前信息被稱為焦點信息。
7.1.2.3.2 操作方法
信息查看主要包括事件信息、系統檢查兩種情況。其基本方法如下：
? 查看事件信息時，分屏狀態下按【?】、【?】鍵可切換焦點屏幕，通過按【?】、【?】
鍵可逐條查看焦點屏幕的各條信息。
? 進入系統檢查可通過按【?】、【?】、【?】、【?】鍵進行翻屏查看各選項，按下相應選
項的數字鍵查看區域狀態、外圍設備、運行記錄、區域關聯：
? 區域設置檢查時，按【?】、【?】、【?】、【?】鍵進行翻屏查看各選項，按下相應選項
的數字鍵查看各區設置。
? 外圍設備檢查時，按【?】、【?】、【?】、【?】鍵進行翻屏查看各選項，按下相應選項
的數字鍵查看各區外圍設備注冊情況，區域注冊設備如液晶屏一屏不能全部顯示，可按
【?】、【?】、【?】、【?】鍵順序或翻屏查詢。
? 運行記錄檢查時，可通過按【?】、【?】鍵逐條查看各條信息。
注意：在正常監視狀態下進行操作時，【取消】鍵可使液晶屏幕返回到該屏幕的上一級屏幕，
直至返回到圖 7-1所示的屏幕。
7.1.2.4 鍵盤解鎖和鎖鍵盤
開機默認為“鎖鍵”狀態，若進行功能鍵（除【查詢】、【消音】、【 ?】 、【 ? 】、【 ? 】、【 ? 】
鍵外）操作或選擇相關功能選項，液晶屏顯示一個要求輸入密碼的畫面（圖 7-2），此時輸入正確
的密碼并按下【確認】鍵，才可繼續操作，同時完成鍵盤解鎖。解鎖后 5 分鐘不操作鍵盤或復位
后，自動進入鎖鍵狀態。
圖7-2
7.1.3 信息顯示及記錄
7.1.3.1 本機信息顯示
7.1.3.1.1 正常監視信息
開機過程結束或復位完畢，面板“主電”指示燈、各區“運行”指示燈點亮，各區工作狀態
請輸入密碼
******
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
16
指示燈 “自動”點亮或熄滅，液晶顯示如圖 7-1所示界面，GST-QKP04 進入正常監視狀態。
7.1.3.1.2 故障信息
故障信息一般可分為兩類，一類為內部部件產生的故障，如主備電故障、總線故障等；另一
類是現場設備故障，如訊響器故障、輸出模塊故障等。
故障發生時，GST-QKP04 將在 100s 內發出故障信號：
? 蜂鳴器發出報警聲，面板的總“故障”指示燈點亮；
? 若為本機內部部件產生的故障，如主電故障，GST-QKP04 液晶提示如圖 7-3所示故障信
息，面板的“主電”指示燈熄滅，“備電”指示燈點亮；
? 若為現場設備產生的故障，GST-QKP04 液晶提示如圖 7-4所示故障信息，面板上對應該
區域的“故障”指示燈點亮。
圖7-3
發生故障時液晶屏提示的信息分兩種：
①如圖 7-3所示，液晶屏按故障發生的時間順序顯示各條故障信息，顯示的內容包括：故障
發生的總數、時間和故障類型。
圖7-4
②如圖 7-4所示，液晶屏按故障發生的時間順序顯示各條故障信息，顯示的內容包括：故障
發生的總數、時間、區域、編碼點和設備類型。
7.1.3.1.3 動作信息
當系統內緊急啟/停按鈕或手自動轉換開關的啟動按鈕被按下后，GST-QKP04 發出急啟按鈕
動作信號，同時發出啟動控制信號，緊接著進入到延時啟動狀態：
? 液晶屏首先顯示如圖 7-5所示動作信息，點亮“啟動”指示燈，并發出報警聲；
? 液晶屏緊接顯示如圖 7-6所示啟動控制信息、圖 7-7所示延時信息，并發出啟動控制信號，
進入到延時啟動階段。
故障 001/002
12月05日08:20
控制器 主電故障
故障 001/002
12月05日08:20 3區
000301 訊響器
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
17
圖7-5
圖 7-5所示為 GST-QKP04 發出動作信號時液晶屏提示的信息，液晶屏按動作發生的時間順序
顯示，顯示的內容包括：動作發生的總數、時間、區域、編碼點和設備類型。
7.1.3.1.4 啟動控制信息
當系統內緊急啟/停按鈕或手自動轉換開關的啟動按鈕被按下、GST-QKP04 面板【啟動噴灑】
鍵被按下并確認或處于自動狀態的區域收到聯動啟動命令，GST-QKP04 對應該區域發出啟動控
制信號，緊接著進入到延時啟動狀態：
? 液晶屏首先顯示如圖 7-6所示啟動控制信息，并發出報警聲，點亮“啟動控制”指示燈，
啟動區域訊響器發出聲光報警信息、啟動輸出模塊聯動現場消防設備；
? 液晶屏緊接顯示如圖 7-7所示延時信息，點亮相應指示燈，進入到延時啟動階段。
圖7-6
圖 7-6所示為 GST-QKP04 發出啟動控制信號時液晶屏提示的信息，液晶屏按啟動控制發出
的時間順序顯示，顯示的內容包括：?jiǎn)?dòng)控制發生的總數、時間、區域。
7.1.3.1.5 延時 信息
當系統內緊急啟/停按鈕或手自動轉換開關的啟動按鈕被按下、GST-QKP04 面板【啟動噴灑】
鍵被按下并確認或處于自動狀態的區域收到聯動啟動命令，GST-QKP04 對應該區域發出啟動控
制信號，進入到延時啟動狀態，發出延時信號：液晶屏顯示如圖 7-7所示延時信息，并發出報警
聲，點亮“延時”指示燈。
圖7-7
圖 7-7所示為 GST-QKP04 兩區發出延時信號時液晶屏提示的信息，液晶屏按延時發生的時
間順序顯示，顯示的內容包括：延時區域及延時剩余時間。其中 1 區延時啟動剩余時間為 9 秒，
2 區延時啟動剩余時間為 15 秒。
動作 001/002
12月05日08:20 3區
000322 急啟按鈕
1區延時:09秒
2區延時:15秒
啟動控制 001/002
03月21日13:12 3區
000300
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
18
7.1.3.1.6 啟動 噴灑 信息
延時啟動結束或立即啟動后，GST-QKP04 發出啟動噴灑信號：
? 液晶屏顯示如圖 7-8所示啟動噴灑信息，并點亮“啟動噴灑”指示燈；
? 電磁閥驅動端子輸出 DC24V 信號，并啟動氣體噴灑指示燈發出現場氣體噴灑的信息
（GST-QKP04 設置為“啟動噴灑輸出”方式）。
圖7-8
圖 7-8所示為發出啟動噴灑信號時液晶屏提示的信息，液晶屏按啟動噴灑發出的時間順序顯
示，顯示的內容包括：?jiǎn)?dòng)噴灑發生的總數、時間、區域。
7.1.3.1.7 反饋 信息
接收到現場壓力開關反饋的動作信號后，GST-QKP04 發出反饋信號：
? 液晶屏顯示如圖 7-9所示反饋信息，并點亮“氣體噴灑”指示燈，發出相應報警聲；
? 啟動氣體噴灑指示燈發出現場氣體噴灑的信息。
圖7-9
圖 7-9所示為發出反饋信號時液晶屏提示的信息，液晶屏按反饋發出的時間順序顯示，顯示
的內容包括：反饋發生的總數、時間、區域及反饋類型。
7.1.3.1.8 聯動信息
當 GST-QKP04 和火災報警控制器（聯動型）聯網后，可通過火災報警控制器（聯動型）聯
動啟動 GST-QKP04，GST-QKP04 收到聯動啟動命令后，發出聯動信號：
? 液晶屏顯示如圖 7-10所示聯動信息，并點亮“啟動”指示燈，發出相應報警聲；
? 如被聯動區域處于“自動”狀態，將立即進入延時啟動狀態。
圖7-10
圖 7-10所示為發出聯動信號時液晶屏提示的信息，液晶屏按聯動發生的時間順序顯示，顯示
的內容包括：聯動發生的總數、時間、區域。
聯動 001/002
12月05日08:20 1區
000100
反饋 001/001
12月05日08:45 1區
000100 壓力開關
啟動噴灑 001/002
12月05日08:45 2區
000200
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
19
7.1.3.2 網絡信息顯示
GST-QKP04 和 GST 系列火災報警控制器（聯動型）聯網后，GST 系列火災報警控制器（聯
動型）可實時顯示 GST-QKP04 監控區域的故障、延時、啟動、反饋等信息。
下面以和 GST5000 聯網為例，對網絡中 1#機 GST5000 的液晶屏幕上顯示的氣體滅火控制器
上傳的信息進行簡單說明，詳見相應火災報警控制器（聯動型）的說明書。以下介紹的 GST5000
處于正常監控狀態，除氣體滅火控制器上傳的信息，GST5000 沒有其它信息顯示，其中氣體滅
火控制器的上傳信息區定義編碼為 200100。
7.1.3.2.1 故障信息
當氣體滅火控制器檢測到故障信號時，氣體滅火控制器將故障信息上傳給 GST5000，
GST5000 接收到信息后，液晶屏將顯示如圖 7-11所示的界面。
圖7-11
圖 7-11所示的是故障信息顯示界面，界面上半部分為全部故障信息，首行顯示了信息類型為
“故障”，信息總數為 2 條，其中第 1 條是編碼為 200100 區域編碼點為 1 的訊響器報故障。
7.1.3.2.2 延時信息
當氣體滅火控制器進入到延時啟動狀態時，氣體滅火控制器將啟動信息、延時信息上傳給
GST5000，GST5000 接收到信息后，液晶屏將顯示如圖 7-12所示的界面。
圖7-12
[啟動] 總數：002
001 17:45 200131 防火閥
002 17:45 200101 訊響器
[延時] 總數：001
001 17:45 200100 氣體啟動 網絡延時
無火警信息
[故障] 總數：002
001 17:51 200101 訊響器
002 17:51 200131 防火閥
無聯動信息
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
20
圖 7-12所示為啟動、延時信息顯示界面，界面第二部分顯示氣體滅火控制器上傳的全部啟動
信息，首行顯示了信息類型為“啟動”信息，信息總數為 2 條，其中第 1 條是編碼為 200100 區
域編碼點為 31 的輸出模塊被啟動；界面第三部分顯示氣體滅火控制器上傳的全部延時信息，首
行顯示了信息類型為“延時”信息，信息總數為 1 條，其中第 1 條是編碼為 200100 區域處于延
時狀態。
7.1.3.2.3 啟動信息
當氣體滅火控制器啟動現場總線設備或氣體噴灑時，氣體滅火控制器將啟動信息上傳給
GST5000，GST5000 接收到信息后，液晶屏將顯示如圖 7-13所示的界面。
圖7-13
7.1.3.2.4 反饋信息
當氣體滅火控制器收到壓力開關的反饋信號時，氣體滅火控制器將反饋信息上傳給
GST5000，GST5000 接收到信息后，液晶屏將顯示如圖 7-14所示的界面。
圖7-14
7.1.3.3 信息查詢
當 GST-QKP04 處于監視狀態時可通過 GST-QKP04 的液晶對區域狀態、外圍設備、運行記
錄、區域關聯信息進行檢查。
7.1.3.3.1 區域狀態查詢
GST-QKP04 可根據所配接氣體設備選擇啟動方式，還可根據現場氣體設備噴灑輸出前需要
處理的事情設置延時啟動時間。啟動方式及啟動延時時間按以下方式檢查：
[啟動] 總數：002
001 17:45 200101 訊響器
002 17:45 200131 防火閥
無火警信息
[啟動] 總數：002
001 17:45 200100 氣體啟動
002 17:45 200131 防火閥
[反饋] 總數： 001
001 17:45 200100 氣體啟動
無火警信息
GST-QKP04、GST-QKP04/2 氣體滅火控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
21
按 GST-QKP04【查詢】鍵，液晶屏出現如圖 7-15所示的“系統檢查操作”界面。
圖7-15
按【1】鍵選中“1 區域狀態檢查”，進入“區域設置檢查”界面，輸入?yún)^(qū)號可檢查該區狀態，
如圖 7-16所示。
圖7-16
如圖 7-16所示為 GST-QKP04 的區域設置檢查界面選擇“1 1 區設置檢查”后轉入 1 區狀態
查詢界面的圖例，其中 1 區輸出方式為脈沖方式，脈沖輸出時間為 10 秒，啟動延時時間為 30 秒。
7.1.3.3.2 外圍設備查詢
系統內連接的現場總線設備經過 GST-QKP04 注冊后，可通過外圍設備檢查界面進行查看。
在“系統檢查操作”界面（圖 7-15）下，按【2】鍵選中“2 外圍設備檢查”，進入“
