火災報警控制器產品型號：JB-TT-JBF-11SF系列
功能特點
完全滿足GB50116-2013《火災自動報警系統設計規范》的要求，系統具有很強的配套能力；可以配接本公司的氣體滅火系統、防火門監控系統、電氣火災監控系統、消防電源監控系統、消防控制室圖形顯示裝置等多種配套設備。
按國家標準GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》設計的兩總線火災報警及聯動控制器。
采用高分辨率7英寸真彩液晶屏，中英文界面切換，菜單顯示直觀，良好的人機界面。
探測曲線屏幕動態顯示，可隨時查看每個探測點的火災參數變化。
控制器系統手自動狀態受機械鎖控制，高度保護系統運行，防止按鍵人為誤操作引起的系統誤動作。
系統多級權限管理，各級高強度密碼保護。
具備一鍵查詢系統設備功能，一鍵啟動系統聲光功能；操作便捷，緊急快速通報。
可快速檢查回路板設備的在線狀態，方便快捷查詢多條回路的設備運行狀況。
可快速對故障回路進行屏蔽、登記及解除操作。
現場聯動邏輯編程技術，可實現控制器的在線和離線編程。
聯網方式下可完成跨控制器聯動、設置滅火自動方式、其它聯網控制器自動允許等功能，系統組成靈活，結構更合理。
歷史信息保存數量可達7萬條，查詢方便，并可根據需要按時間或類別進行打印。
分布式智能探測報警，探測靈敏度可由控制器調整，自動適應環境變化使火災報警可靠性大大提高。
采用積木式組裝結構，回路板插卡式設計，方便系統維護。單臺控制器16條總線回路，容量3200點；每回路負載容量200點，支持報警點及聯動點混編；多線控制盤20塊、160路專線；總線聯動盤9塊、810個聯動點按鍵；單回路火災顯示盤15臺。
可通過CAN總線構成對等的無主從網絡系統，最大網絡節點99臺控制器，組成超大型火災自動報警系統，滿足不同項目的需求。
可方便接入消防控制室圖形顯示系統，進行多層次、多畫面顯示各報警區域或防火分區中的建筑平面，對各平面中的探測報警及設備動作點進行顯示。
系統軟件平臺具有自診斷、自糾錯、自恢復功能，保障系統運行可靠性。
具有CAN、RS232、RJ45、USB等多種通訊/數據接口，通過接口卡實現MODBUS等多種協議輸出。
具備壁掛式、機柜式、琴臺式等機型可選。
內容 | 技術參數 |
供電主電 | AC220V+10%~15%，50Hz±1% |
巡檢周期 | ≤3s |
備電 | DC24V，兩組12V/24Ah |
系統容量 | 最大16條回路、160路專線控制、720個總線按鍵 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
火警繼電器 | 1個無源輸出，觸點容量DC30V/2A |
故障繼電器 | 1個無源輸出，觸點容量DC30V/2A |
通訊/數據接口 | 1×RS232、1×RJ45、1×USB、1×CAN |
監視狀態整機功耗 | ≤500W |
外形尺寸 | 1245mm高×1080mm寬×800mm厚 |
執行標準 | GB4717-2005《火災報警控制器》 GB16806-2006《消防聯動控制系統》 |
結構特征、安裝
琴臺式安裝，前面板有效安裝空間22U。
自帶一套DC24V雙路隔離電源及備用電池，其中DC24V/10A輸出1為系統電源，供主機內板卡使用；DC24V/10A輸出2為聯動電源，供現場聯動設備使用。

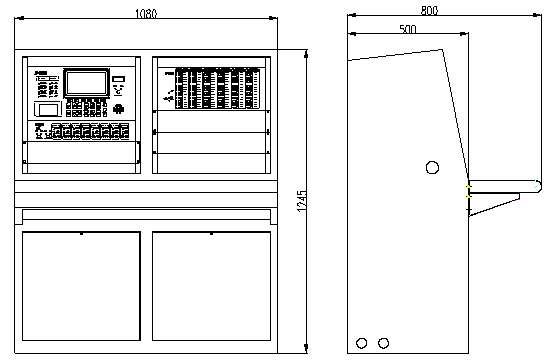

外形結構及安裝尺寸圖
