編址型氣體釋放警報器 青鳥JBF5180
功能特點
內置微處理器，采用SMT表面貼裝工藝。
置于氣體護區門上方，發生火災時，控制器發出聯動控制命令，氣體釋放警報器LED燈紅色閃爍，提示人員不得進入滅火場所。
具有“放氣勿入”紅色發光標志，背景為白色，文字高度為107mm。
四線制，其中氣體滅火信號線無極性，24V電源線無極性。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC24V |
回路總線 | DC18V-27V，調制型，控制器提供 |
線制 | 四線制，氣體滅火信號線無極性，24V電源線無極性 |
報警電流 | ≤50mA（24V） |
表面亮度 | 50cd/m2~300cd/m2 |
閃光頻率 | 1.0Hz~2.0Hz |
外形尺寸 | 353mm長×143mm寬×24mm厚 |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-80 |
使用環境 | 室內型（非住宅內） |
執行標準 | GB26851-2011《火災聲和/或光警報器》 |
結構特征、安裝與布線
將氣體釋放警報器懸掛在墻上，安裝大孔距為230mm，小孔距為60mm。
使用專用電子編碼器對其設定地址碼（1-80）。
端子L1、L2分別接信號線L1、L2，無極性；端子V、G分別接電源線DC24V、GND，無極性。
信號線采用ZR-RVS-2×1.5mm2雙絞線，電源線采用NH-BV-2×2.5mm2導線。
氣體釋放警報器應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。

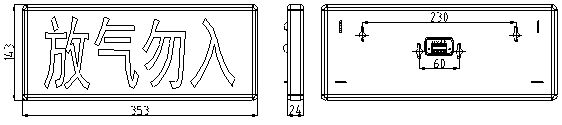

外形結構及安裝尺寸圖

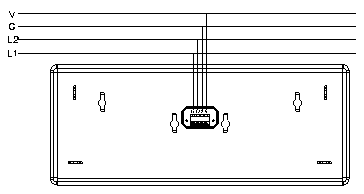

接線示意圖
