剩余電流式電氣火災監控探測器 青鳥JBF6180系列
功能特點
探測器本身自帶液晶顯示器，可查看探測器總線地址，報警設定值、實時探測值等信息。
低功耗工作，采用總線供電，最大傳輸距離可達1500米。
實時將電流值及故障等狀態信號傳輸至配接的電氣火災監控設備。
剩余電流互感器采用灌封工藝，耐受惡劣環境。
獨特的產品PSN碼讀取功能，便于產品跟蹤管理。
技術參數列表
內容 | 技術參數 |
檢測對象 | 剩余電流 |
檢測范圍 | 剩余電流（50～1000）mA |
線 制 | 兩總線，無極性 |
工作電壓 | DC24V |
使用環境 | 溫度（-10～65）℃ 濕度（10～93）%RH（非凝露） |
工作電流 | <0.1mA |
編碼方式 | 使用專用電子編碼器 |
編碼范圍 | 1-252號 |
執行標準 | GB 14285.2-2014《電氣火災監控系統》 第2部分：剩余電流式電氣火災監控探測器 |
設備型號規格表
探測器型號 | 報警設定值范圍(mA) | 額定 電流（A） | 尺寸（ｍｍ） | 適用檢 | ||
A(高） | C（長） | D（寬） | ||||
JBF6180-100 | 50~1000 | 100 | 113 | 99 | 30 | 線纜 |
JBF6180-315 | 100~1000 | 315 | 152 | 131 | 30 | 線纜 |
JBF6180-630 | 100~1000 | 630 | 181 | 160 | 30 | 線纜 |
JBF6180-315C | 200~1000 | 315 | 105 | 208 | 38 | 銅排 |
JBF6180-630C | 200~1000 | 630 | 141 | 332 | 38 | 銅排 |
JBF6180-1000C | 200~1000 | 1000 | 184 | 440 | 50 | 銅排 |
接線說明

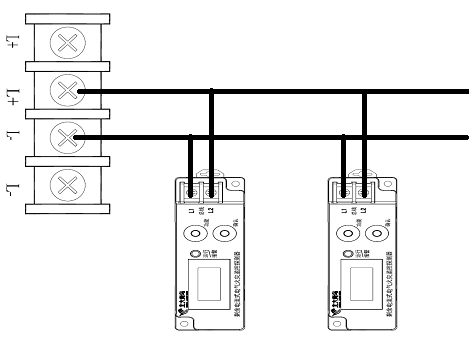

探測器的接線端子處有兩個帶L1、L2標注的接線端子，兩個端子為無極性總線輸入，接入電氣火災監控設備的回路總線上。
注意：禁止在通電的情況下進行線路連接。
安裝注意事項
接線導線應選用ZR-RVS-2×1.5mm2，兩總線安裝布線時，注意必須與強電線路分開布線。
當回路通訊線采用屏蔽雙絞線時，屏蔽雙絞線的屏蔽層應良好接地；否則屏蔽層不起作用。
注意:為了保證系統的穩定性，回路總線禁止使用單股導線或者平行線。
